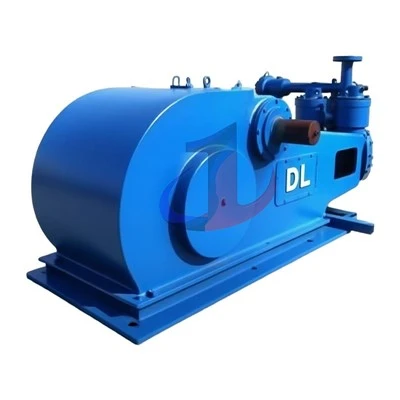

Hebat n Ga-750

Spesifikasi Teknologi Teras

GA-750 direka bentuk untuk memberikan prestasi yang mantap dan boleh dipercayai, dan parameter teknikal utamanya mencerminkan pematuhan ketat kepada piawaian industri dan pemahaman yang mendalam tentang keadaan medan yang keras.

Jenis pam: tiga-silinder, satu-pam omboh salingan bertindak

Kuasa input dinilai: 750HP -LRB-kira-kira 560kw)

Kelajuan Dinilai: 130-140spm (strok seminit)(biasa)

Panjang lejang: 9.0 inci (228.6 mm)(biasa)

Tekanan kerja maksimum hujung hidraulik: 5,000 PSI (34.5 MPa), hujung hidraulik 7,500 PSI pilihan

Nisbah gear: 4.5:1(biasa)

Sambungan talian sedutan: 10"Bebibir (biasa) ."

Sambungan talian pelepasan: Bebibir API 5,000 PSI 5 inci (biasa)

Berat badan pam (pam kosong): kira-kira 22,000 lbs

Power End: sumber kuasa yang berkekalan

Struktur rangka: menggunakan struktur plat keluli dikimpal berkekuatan tinggi, dan dalam keseluruhan-rawatan haba pelepasan tekanan kimpalan. Reka bentuk ini bukan sahaja memberikan nisbah kekuatan-kepada-berat yang lebih tinggi daripada rangka besi tuang konvensional, tetapi juga meningkatkan rintangan keletihan dengan hebat, memastikan bingkai tidak berubah bentuk di bawah operasi beban-jangka panjang yang tinggi-.

Sistem pemacu: pemacu teras ialah reka bentuk gear tulang herring yang diperbuat daripada keluli aloi palsu dengan permukaan gigi yang dikisar dan dirawat haba dengan ketepatan mengikut piawaian AGMA. Pemacu gear herringbone stabil, hingar rendah dan-mengimbangi daya paksi sendiri, memanjangkan hayat perkhidmatan gear dan galas dengan berkesan.

Aci engkol: menggunakan satu-kepingan keluli aloi palsu (42CrMo atau 4340 diubah suai) aci engkol, selepas rawatan haba yang ketat dan pembetulan keseimbangan dinamik.

Sistem pelinciran: menggunakan gabungan sistem pelinciran paksa dan percikan, standard dengan pam minyak gear bebas, penapis dan tolok tekanan minyak, untuk memastikan semua galas utama dan bahagian bergerak (seperti kepala silang, plat panduan) di bawah beban tinggi untuk mendapatkan pelinciran bersih yang mencukupi, mengurangkan haus dan memanjangkan kitaran baik pulih dengan berkesan.

Penghujung hidraulik: teras prestasi untuk menghadapi cabaran

Reka bentuk modular: hujung hidraulik mengguna pakai industri-peneraju L-jenis dua-reka bentuk modular kelopak. Reka bentuk ini membahagikan ruang sedutan dan nyahcas kepada modul berasingan, kedua-duanya diperbuat daripada keluli aloi tempaan kekuatan tinggi (cth. g. 35CRMO atau 40CrMnMo) * * , dan dikilangkan serta diuji kepada API 7K.

Pemasangan Injap:

Badan injap dan tempat duduk: dipalsukan daripada AISI 8620 dan keluli aloi karbon rendah-lain yang lain, permukaan kerja dikarburkan dan dipadamkan, kekerasan permukaan setinggi HRC 60 atau lebih, membentuk struktur ideal "Di luar keras dan dalam yang keras".

Getah injap: penggunaan bahan -prestasi tinggi * * Poliuretana (Polyurethane) * *, dengan rintangan haus yang sangat baik, rintangan minyak dan rintangan penyemperitan, untuk memastikan pengedap yang boleh dipercayai di bawah tekanan tinggi.

Gambaran keseluruhan parameter prestasi

Dengan menukar pelapik silinder dengan saiz yang berbeza, Ga-750 boleh melaraskan anjakan dan tekanannya secara fleksibel di bawah pelbagai keadaan kerja untuk memenuhi keperluan tepat parameter hidraulik dalam peringkat penggerudian yang berbeza. Berikut ialah data prestasi biasa yang dikira berdasarkan 90% kecekapan mekanikal dan 100% kecekapan isipadu.

Jadual 4.1: Parameter prestasi biasa n Ga-750 yang hebat (kuasa undian: 750HP, lejang: 9′′)

Diameter lubang (in.)	Tekanan pelepasan maksimum (PSI)	Anjakan per rpm (gelen)	Anjakan setiap 130spm (GPM)	Anjakan pada 110SPM (GPM)	Anjakan 90SPM (GPM)
7	2,315	5.05	657	556	455
6-1/2	2,700	4.35	566	479	392
6	3,150	3.71	482	408	334
5-1/2	3,750	3.12	406	343	281
5	4,535	2.57	334	283	231
4-1 separuh	5,000	2.08	270	229	187

Nota: Jadual ini adalah berdasarkan 750HP/9"Data rujukan pam tripleks lejang biasa, prestasi sebenar sila rujuk papan nama peralatan tertentu.".

Rangkaian penuh aksesori-berkualiti tinggi dan bahagian memakai

Jadual: bahan dan proses bahagian memakai kunci Ga-750

Komponen	Bahan dan jenis	Proses pembuatan teras	Kelebihan prestasi
Pelapik	Dwilogam kromium tinggi: cangkerang keluli palsu + lengan dalam besi kromium tinggi tuang secara emparan; seramik: lengan dalaman seramik zirkonia	Ketepatan mengasah lubang dalam untuk memastikan kemasan yang sangat tinggi; kekerasan lengan dalam dwilogam HRC > 62	Rintangan haus yang sangat baik dan rintangan kakisan, hayat perkhidmatan jauh melebihi pelapik silinder biasa, pelapik silinder seramik dalam keadaan tertentu hayat lebih lama.
Piston	Teras omboh: keluli aloi palsu (42CrMo); getah: getah poliuretana/nitrile berprestasi tinggi	Kulit getah dan teras omboh diawet dan diikat oleh suhu tinggi dan tekanan tinggi	Pengedap yang sangat baik, rintangan haus dan rintangan penyemperitan, dalam tekanan tinggi dan prestasi bendalir penggerudian pasir adalah cemerlang.
Rod omboh	Keluli aloi kekuatan tinggi (cth. 35CrMo, 42CrMo)	Rawatan haba penempaan, pelindapkejutan dan pembajaan bersepadu, pengisaran ketepatan permukaan dan penyaduran kromium keras	Kekuatan tegangan dan rintangan keletihan yang sangat tinggi, permukaan licin dan tahan haus-boleh memanjangkan hayat pengedap pembungkusan dengan ketara.
Pemasangan Injap	Badan/tempat duduk: keluli aloi palsu (Aisi 8620,20Crnimo) ; getah: poliuretana	Muka tempat duduk dikarburkan dan dikeraskan, HRC Lebih daripada atau sama dengan 60, permukaan mengawan tanah ketepatan	Impak yang sangat tinggi dan rintangan hakisan, untuk memastikan pengedap-panjang yang boleh dipercayai di bawah tekanan tinggi.
Pengedap/gasket	Getah nitril (NBR), HNBR	Pemilihan bahan yang tepat mengikut suhu, tekanan dan keperluan sederhana bahagian yang berbeza	Rintangan minyak yang sangat baik, rintangan suhu dan rintangan kakisan kimia untuk memastikan keseluruhan pam bocor-operasi bebas.

Kedudukan pasaran dan kawasan aplikasi

Ga-750 ialah pam lumpur-bersaiz sederhana berkuasa yang dipasarkan sebagai unit kuasa teras yang boleh dipercayai, tahan lama dan{3}}kos efektif untuk platform penggerudian darat dan luar pesisir.

Aplikasi biasa:

Penggerudian minyak dan gas di telaga sederhana dan dalam

Operasi alih-anjakan tinggi

Penggerudian telaga berarah dan mendatar

Penggerudian perigi geoterma

Penerangan produk (perspektif OEM)

Great n Ga-750: Kuasa untuk penggerudian yang sukar

Dalam operasi penggerudian hari ini, setiap minit masa berhenti bermakna kos yang tinggi. Apa yang anda perlukan bukan sekadar pam lumpur, tetapi rakan kongsi yang boleh dipercayai yang boleh memberikan kuasa yang kuat secara konsisten. Pam lumpur triplex Great n GA-750 direka untuk tujuan ini.

Direka untuk prestasi dan ketahanan

GA-750 mempunyai 750 kuasa kuda kuasa lonjakan, teras reka bentuknya benar-benar kukuh dan boleh dipercayai. Kami tidak mengambil jalan pintas. Daripada satu-kepingan aci engkol keluli aloi tempa kepada kepanasan jitu-gear herringbone yang dirawat, setiap komponen hujung-kuasa direka bentuk untuk menahan tork dan beban kitaran yang paling melampau. Rangka keluli yang dikimpal kami ialah-pelepasan tegasan kimpalan, memastikan kestabilan dimensi jangka panjang dan kekuatan struktur yang tiada tandingan.

Reka bentuk pintar, penyelenggaraan yang dipermudahkan

Kami memahami cabaran-penyelenggaraan tapak. Akibatnya, hujung hidraulik GA-750 menampilkan reka bentuk modular berbentuk l-termaju. Modul sedutan dan nyahcas berasingan yang diperbuat daripada keluli aloi tempaan berkekuatan tinggi bukan sahaja memenuhi piawaian API 7K, tetapi juga bermakna anda hanya perlu menggantikan modul yang rosak apabila berlaku kehausan, bukannya keseluruhan hujung hidraulik yang mahal. Ini bukan sahaja menjimatkan wang anda, tetapi ia juga memberikan anda kembali masa penggerudian yang berharga.

Aksesori berkualiti tinggi-, lindungi pelaburan anda

Kami menegaskan bahawa GA-750 dilengkapi dengan-bahagian atas-bahagian memakai talian. Daripada pelapik silinder dwilogam kromium tinggi dengan kekerasan dinding dalam melebihi HRC 62, kepada omboh poliuretana tervulkan bersepadu yang mampu menahan tekanan sehingga 5,000 PSI, kepada pemasangan injap keluli tempa berkarburasi dan mengeras, setiap butiran direka untuk memanjangkan hayat perkhidmatan dan mengurangkan kekerapan penggantian.

Penyepaduan yang lancar untuk mengurangkan kos operasi

Reka bentuk GA-750 mengambil kira kebolehtukaran komponen dengan jenis pam arus perdana industri. Ini bermakna anda boleh dengan mudah menyepadukan GA-750 ke dalam armada peralatan anda menggunakan inventori alat ganti sedia ada anda, tanpa perlu membina sistem alat ganti yang sama sekali baharu untuk pam baharu. Ini bukan sahaja memudahkan rantaian bekalan anda, tetapi juga secara langsung mengurangkan jumlah kos operasi anda.

Dengan memilih Great n Ga-750, anda telah memilih komitmen terhadap prestasi, kebolehpercayaan dan ekonomi. Biarkan kami menjadi tenaga penggerak yang paling dipercayai dalam operasi penggerudian anda.
